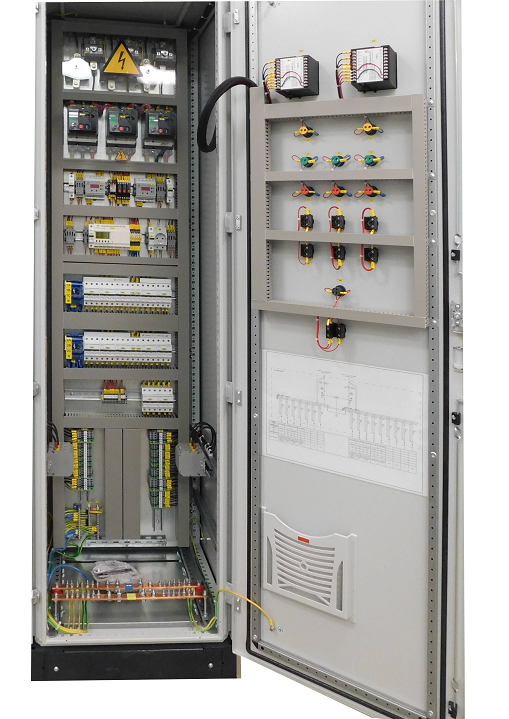

Щиты станции управления (ЩСУ)

Ввод и распределение электрической энергии, коммутация силовых цепей и защита линий от коротких замыканий и перегрузки требуют компактного размещения блоков управления. Для этого, а также для предотвращения несанкционированного доступа и обеспечения безопасности персонала предприятия или здания, предназначены щиты станции управления.

Щиты станций управления (ЩСУ) — это шкафные и многошкафные низковольтные комплектные устройства (НКУ), предназначенные для управления объектами, производственными и технологическими процессами. ЩСУ исполняются, как правило, по блочной схеме для удобства их обслуживания, контроля работоспособности и ремонта.

Функции

• ввод;
• управление и защита электродвигателей;
• плавный пуск и частотное регулирование;
• управление освещением;
• управление электронагревателем;
• измерение параметров электрической сети;
• защита от токов КЗ и перегрузки;
• контроль и выдача сигналов автоматики;
• световая и звуковая сигнализации;
• интеграция в систему АСУ;
• дистанционное и местное управление.
• защита от импульсного перенапряжения;
• защита от однофазного КЗ;
• технический или коммерческий учет;

Система мониторинга и управления (СМИУ):

Современные ЩСУ оборудуются системой мониторинга и управления для удаленного пользования всем функционалом системы.

Система мониторинга и управления (СМИУ) – это программируемый логический контроллер (ПЛК) для промышленной автоматизации работы системы управления электрической сетью.

- для регистрации и передачи параметров тока и напряжения, аварии и т.д.;

- в качестве панели оператора: индикация параметров, режима работы.
